FORTINET | FIBER OPTIC TRANSCEIVER
خرید ماژول فیبر نوری Fortinet FN-TRAN-SX

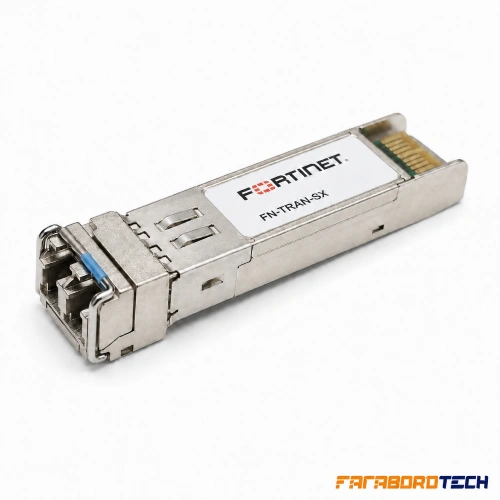

ماژول فورتی‌نت FN-TRAN-SX
یک ترنسیور فیبر نوری از نوع 1GE SFP SX است که برای ایجاد ارتباط گیگابیتی در بستر فیبر نوری مالتی‌مود طراحی شده است. این ماژول با طول موج 850nm، کانکتور Duplex LC و پشتیبانی از استاندارد 1000BASE-SX، امکان اتصال تجهیزات شبکه سازگار را از طریق فیبر نوری فراهم می‌کند.
اگر در زیرساخت شبکه از فایروال FortiGate یا سوئیچ FortiSwitch دارای پورت SFP سازگار استفاده می‌کنید، FN-TRAN-SX می‌تواند گزینه مناسبی برای لینک‌های فیبر نوری کوتاه‌برد باشد. انتخاب این ماژول باید با توجه به نوع فیبر، فاصله مسیر و مشخصات پورت دستگاه انجام شود.
500 m
Maximum Reach on 50/125 MMF
بررسی ماژول Fortinet FN-TRAN-SX و کاربرد آن در شبکه
Fortinet FN-TRAN-SX یکی از ماژول‌های ارتباطی گیگابیتی فورتی‌نت است که برای انتقال اطلاعات از طریق فیبر نوری Multi-Mode استفاده می‌شود. این محصول در قالب استاندارد SFP طراحی شده و می‌تواند در تجهیزات سازگار Fortinet برای برقراری ارتباط میان فایروال، سوئیچ و بخش‌های مختلف زیرساخت شبکه به کار رود.
در بسیاری از شبکه‌های سازمانی، ارتباط میان رک اصلی و رک توزیع، اتاق سرور و سوئیچ‌های شبکه از طریق فیبر نوری انجام می‌شود. اگر سرعت موردنیاز این مسیر 1Gbps باشد و کابل‌کشی از نوع مالتی‌مود باشد، استفاده از ماژول 1000BASE-SX یک راهکار متداول است.
ماژول FN-TRAN-SX با استفاده از طول موج 850 نانومتر برای همین نوع ارتباط طراحی شده است. پشتیبانی از نصب Hot-Plug و قابلیت Digital Monitoring نیز به مدیریت بهتر لینک در تجهیزات سازگار کمک می‌کند.
مزیت اصلی FN-TRAN-SX چیست؟ این ماژول امکان استفاده از ارتباط فیبر نوری گیگابیتی را در تجهیزات سازگار Fortinet فراهم می‌کند. برای مجموعه‌هایی که زیرساخت مالتی‌مود موجود دارند و به ارتباط 1GE نیاز دارند، انتخاب پارت‌نامبر مناسب می‌تواند از هزینه‌های ناشی از ناسازگاری ماژول، نوع فیبر یا پورت جلوگیری کند.
برای بررسی سایر تجهیزات این برند می‌توانید به صفحه محصولات Fortinet در فرابرد تک مراجعه کنید.
مشخصات فنی ماژول Fortinet FN-TRAN-SX
مشخصات زیر براساس دیتاشیت رسمی Fortinet Transceivers تنظیم شده‌اند. توجه به نوع کابل فیبر و برد قابل پشتیبانی، هنگام انتخاب ماژول اهمیت زیادی دارد.
| مشخصات فنی | Fortinet FN-TRAN-SX |
| برند | Fortinet |
| پارت‌نامبر | FN-TRAN-SX |
| نوع محصول | Fiber Optic Transceiver |
| فرم‌فاکتور | SFP |
| استاندارد ارتباطی | 1000BASE-SX / IEEE 802.3z |
| سرعت Ethernet | 1Gbps / 1GE |
| نرخ سیگنال خط | 1.25Gbps |
| طول موج | 850nm |
| نوع فیبر | Multi-Mode Fiber / MMF |
| کانکتور نوری | Duplex LC |
| برد روی فیبر 50/125µm | تا 500 متر |
| برد روی فیبر 62.5/125µm | تا 220 متر |
| Digital Monitoring | پشتیبانی می‌شود |
| Hot-Plug | پشتیبانی می‌شود |
| دمای کاری | 20- تا 85+ درجه سانتی‌گراد |
| کاربری | لینک فیبر نوری گیگابیتی کوتاه‌برد |
نکته تخصصی درباره برد ارتباطی برد FN-TRAN-SX برای تمام کابل‌های مالتی‌مود یکسان نیست. Fortinet در دیتاشیت رسمی، حداکثر 500 متر را برای فیبر 50/125µm و 220 متر را برای فیبر 62.5/125µm اعلام کرده است. کیفیت کابل، اتصالات و شرایط واقعی مسیر نیز باید بررسی شوند.
دانلود دیتاشیت رسمی ماژول‌های Fortinet Transceivers
FN-TRAN-SX برای چه نوع فیبر نوری مناسب است؟
ماژول FN-TRAN-SX برای فیبر نوری مالتی‌مود طراحی شده است. در این نوع زیرساخت، انتقال اطلاعات از طریق ارتباط نوری با طول موج 850nm انجام می‌شود و استفاده از پچ‌کورد Duplex LC سازگار ضروری است.
در پروژه‌هایی که کابل فیبر نوری از قبل نصب شده است، پیش از خرید باید نوع کابل و مشخصات آن بررسی شود. برای مثال، استفاده از فیبر 50/125µm یا 62.5/125µm می‌تواند بر حداکثر فاصله مجاز تأثیر بگذارد. به همین دلیل، صرف دانستن اینکه کابل «مالتی‌مود» است برای تأیید یک لینک طولانی کافی نیست.
اگر کابل‌کشی از نوع Single-Mode باشد، FN-TRAN-SX انتخاب مناسبی نیست. در چنین شرایطی باید از ماژول نوری متناسب با فیبر سینگل‌مود، طول موج و فاصله موردنیاز استفاده شود.
سازگاری FN-TRAN-SX با فایروال FortiGate و سوئیچ FortiSwitch
یکی از مهم‌ترین نکات هنگام خرید ترنسیور Fortinet، بررسی سازگاری آن با مدل دقیق دستگاه است. FN-TRAN-SX برای ارتباط گیگابیتی از طریق اسلات SFP طراحی شده و استفاده از آن باید با پورت و مشخصات سخت‌افزاری تجهیز مقصد سازگار باشد.
وجود اسلات SFP یا SFP+ به‌تنهایی تضمین نمی‌کند که هر ماژول 1GE روی آن دستگاه قابل استفاده باشد. در برخی تجهیزات، پشتیبانی از سرعت‌های مختلف به مدل سخت‌افزار، تنظیمات پورت و فهرست ماژول‌های مورد تأیید Fortinet وابسته است.
برای مثال، اگر از فایروال FortiGate FG-100F یا سایر مدل‌های دارای رابط فیبر استفاده می‌کنید، ابتدا باید شماره و نوع پورت، سرعت مورد پشتیبانی و فهرست ترنسیورهای سازگار همان دستگاه بررسی شود.
در مدل‌هایی مانند FortiGate FG-90G نیز نوع رابط و تنظیمات ارتباطی اهمیت دارد؛ انتخاب ماژول تنها براساس نام سری فایروال توصیه نمی‌شود.
قبل از سفارش چه اطلاعاتی لازم است؟ مدل دقیق FortiGate یا FortiSwitch، نوع پورت، سرعت موردنیاز، نوع کابل فیبر نوری و فاصله بین دو تجهیز را مشخص کنید. با این اطلاعات می‌توان احتمال خرید ماژول ناسازگار را کاهش داد.
تفاوت FN-TRAN-SX با FN-TRAN-LX و FN-TRAN-SFP+SR
ماژول‌های SX، LX و SR برای سناریوهای یکسان طراحی نشده‌اند. تفاوت اصلی آن‌ها در سرعت ارتباط، نوع فیبر، طول موج و برد قابل پشتیبانی است. انتخاب اشتباه ممکن است باعث شود دو سر لینک نوری با یکدیگر ارتباط برقرار نکنند.
| مدل | سرعت | فیبر | برد اعلام‌شده |
| FN-TRAN-SX | 1GE | MMF / 850nm | 220 یا 500 متر بسته به فیبر |
| FN-TRAN-LX | 1GE | SMF / 1310nm | تا 10 کیلومتر |
| FN-TRAN-SFP+SR | 10GE | MMF / 850nm | 300 متر OM3 / 550 متر OM4 |
اگر شبکه شما به سرعت 1Gbps روی کابل مالتی‌مود نیاز دارد، FN-TRAN-SX گزینه مرتبط است. اگر مسیر روی فیبر سینگل‌مود و با فاصله بیشتر طراحی شده باشد، FN-TRAN-LX باید بررسی شود. برای ارتباط ده گیگابیتی مالتی‌مود نیز FN-TRAN-SFP+SR گزینه متفاوتی است که به پورت 10GE سازگار نیاز دارد.
کاربرد ماژول FN-TRAN-SX در زیرساخت شبکه
یکی از کاربردهای این ترنسیور، برقراری ارتباط فیبر نوری بین تجهیزات توزیع شبکه و سوئیچ مرکزی است. برای مثال، در مجموعه‌ای که اتاق سرور و رک شبکه در دو قسمت ساختمان قرار دارند و کابل فیبر مالتی‌مود میان آن‌ها اجرا شده است، می‌توان از یک لینک 1GE سازگار برای انتقال اطلاعات استفاده کرد.
همچنین در شبکه‌هایی که فایروال FortiGate باید از طریق سوئیچ به بخش دیگری از زیرساخت متصل شود، ماژول FN-TRAN-SX می‌تواند بخشی از مسیر ارتباطی باشد؛ مشروط بر اینکه تجهیزات دو سر لینک از نظر نوع ماژول، سرعت و ارتباط نوری سازگار باشند.
در چنین طراحی‌هایی، کیفیت اتصال فیبر نوری اهمیت زیادی دارد. تمیزی کانکتورها، کیفیت پچ‌کورد و میزان افت سیگنال می‌توانند بر پایداری ارتباط اثر بگذارند. قابلیت Digital Monitoring این ماژول نیز در تجهیزات پشتیبانی‌کننده می‌تواند برای بررسی پارامترهای نوری مفید باشد.
نکات فنی مهم در انتخاب ماژول Fortinet FN-TRAN-SX
پیش از انتخاب FN-TRAN-SX، ابتدا مشخص کنید سرعت واقعی موردنیاز لینک چقدر است. اگر ارتباط 10GbE نیاز دارید، این محصول گزینه مناسبی نیست؛ چون یک ماژول گیگابیتی 1000BASE-SX است.
در مرحله بعد باید نوع کابل و طول مسیر بررسی شود. اگر از فیبر 62.5/125µm استفاده می‌کنید، نمی‌توان برد 500 متر را برای این ماژول فرض کرد. همچنین لازم است نوع کانکتور، تنظیمات سرعت پورت و سازگاری ماژول در هر دو سمت ارتباط کنترل شود.
برای پروژه‌های سازمانی، انتخاب ترنسیور با پارت‌نامبر مشخص و بررسی سازگاری با سخت‌افزار میزبان اهمیت زیادی دارد. این کار به کاهش خطاهای راه‌اندازی و مشکلات احتمالی لینک کمک می‌کند.
FARABORD TECH | FIBER OPTIC SOLUTIONS
خرید ماژول FN-TRAN-SX از فرابرد تک
فرابرد رایانه هوشمند آریانا در زمینه تأمین تجهیزات شبکه و امنیت سازمانی فعالیت دارد. برای انتخاب ماژول فیبر نوری Fortinet FN-TRAN-SX، بررسی سازگاری با تجهیزات FortiGate و FortiSwitch و انتخاب ترنسیور متناسب با زیرساخت شبکه می‌توانید با کارشناسان فرابرد تک در ارتباط باشید.
با اعلام مدل دستگاه، نوع پورت، نوع فیبر و فاصله ارتباط، امکان بررسی دقیق‌تر گزینه مناسب پروژه فراهم می‌شود.
تماس با کارشناس فروش: 02191097707
سؤالات متداول درباره Fortinet FN-TRAN-SX
ماژول FN-TRAN-SX چند گیگابیتی است؟
این ماژول از استاندارد 1000BASE-SX پشتیبانی می‌کند و برای ارتباط Ethernet با سرعت 1Gbps طراحی شده است.
برد ماژول FN-TRAN-SX چقدر است؟
براساس دیتاشیت Fortinet، حداکثر برد آن روی فیبر مالتی‌مود 50/125µm برابر 500 متر و روی فیبر 62.5/125µm برابر 220 متر است.
آیا FN-TRAN-SX برای فیبر Single-Mode مناسب است؟
خیر. این ماژول برای فیبر Multi-Mode طراحی شده است. برای لینک‌های سینگل‌مود باید ترنسیور متناسب مانند FN-TRAN-LX بررسی شود.
تفاوت FN-TRAN-SX با FN-TRAN-SFP+SR چیست؟
FN-TRAN-SX ماژول SFP با سرعت 1GE است، اما FN-TRAN-SFP+SR برای ارتباط 10GE در قالب SFP+ طراحی شده است. این دو محصول جایگزین مستقیم یکدیگر نیستند.
آیا FN-TRAN-SX با تمام فایروال‌های FortiGate سازگار است؟
خیر، سازگاری باید براساس مدل فایروال، نوع پورت، سرعت قابل پشتیبانی و فهرست ترنسیورهای مورد تأیید Fortinet بررسی شود.
آیا FN-TRAN-SX از Hot-Plug پشتیبانی می‌کند؟
بله. طبق مشخصات رسمی Fortinet، این ماژول از Hot-Plug و Digital Monitoring پشتیبانی می‌کند.
جمع‌بندی؛ چرا ماژول FN-TRAN-SX را انتخاب کنیم؟
Fortinet FN-TRAN-SX یک ماژول SFP گیگابیتی برای ارتباطات فیبر نوری مالتی‌مود است که با طول موج 850nm، کانکتور Duplex LC و استاندارد 1000BASE-SX کار می‌کند. این ترنسیور برای لینک‌های کوتاه‌برد سازمانی که به سرعت 1Gbps نیاز دارند، گزینه‌ای قابل بررسی است.
مزیت اصلی این محصول، استفاده از پارت‌نامبر مشخص Fortinet برای راه‌اندازی ارتباط نوری در تجهیزات سازگار است. پیش از خرید، نوع کابل فیبر، فاصله و سازگاری دقیق دستگاه را بررسی کنید تا ماژول انتخاب‌شده با نیاز شبکه هماهنگ باشد.
